Audio-Verbindungskabel mit asymmetrischer Signalführung
-
Zwillingskabel mit farblicher Stecker-Markierung (rot/schwarz) zur einfachen Kanalidentifikation
-
Länge: 6 m
-
2x 3-Pin XLR female auf 2x Cinch (RCA) male
-
PVC-Aussenmantel und PE-Isolierung
-
inkl. Bemero Klettkabelbinder
-
Leiterquerschnitt: 0.14mm², Gesamtdurchmesser: 6 bzw. 12mm ( ± 0,2 mm), AWG: 25

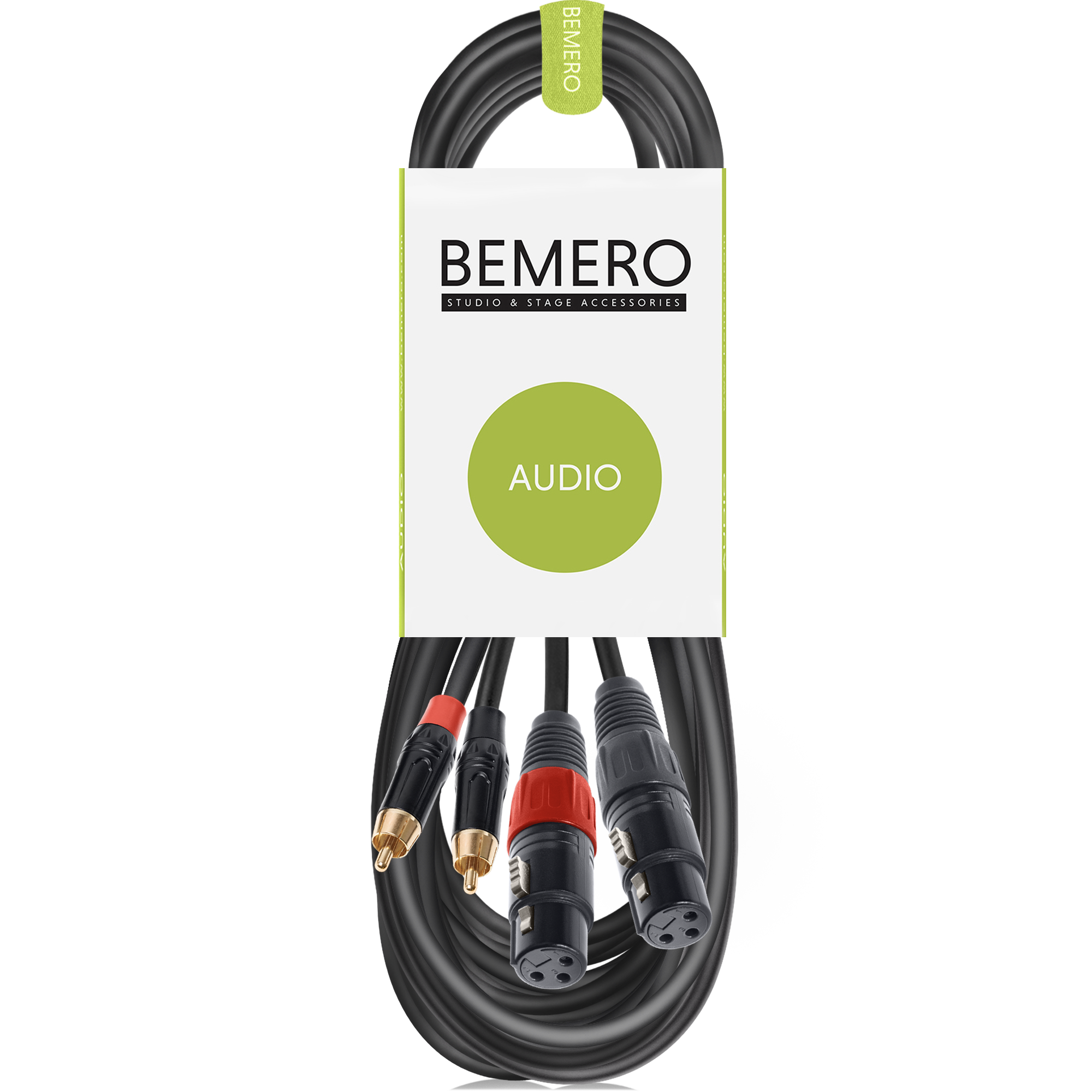

Bemero Audio-Verbindungskabel

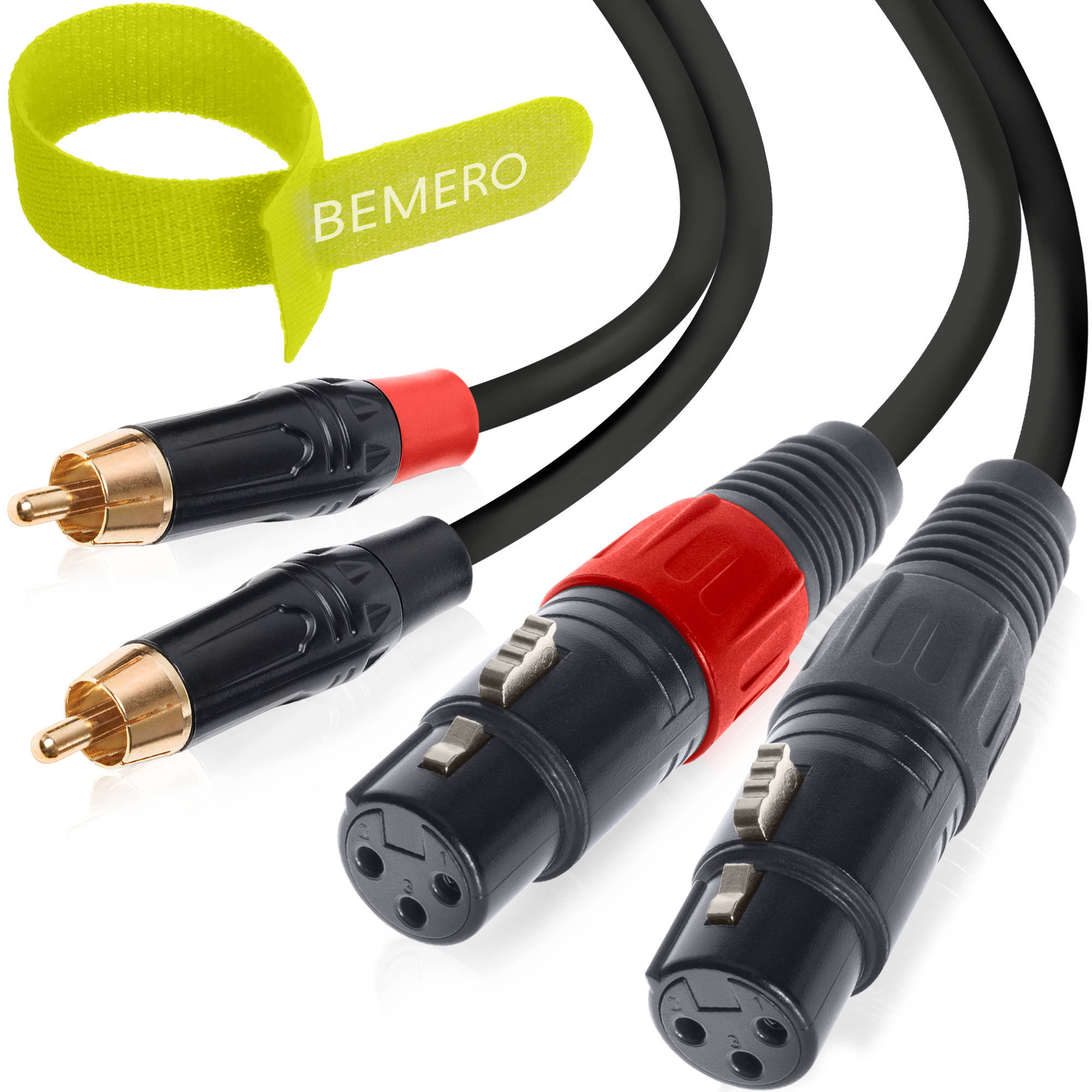

Das Bemero BAC2544-600BK ist ein hochwertiges Zwillings-Audiokabel zur Verbindung von professionellen Audioquellen mit Consumer-Eingängen. Es eignet sich ideal, wenn symmetrische Ausgangssignale über XLR female Buchsen in Geräte mit unsymmetrischen Cinch-Anschlüssen eingespeist werden sollen. Anwendungsbereiche finden sich unter anderem bei der Verbindung von Mischpulten oder Stageboxen mit Aufnahmegeräten, Verstärkern oder HiFi-Systemen. Das Bemero Zwillingskabel verfügt über zwei 3-Pin XLR female Stecker auf der einen Seite sowie zwei Cinch-Stecker (RCA) auf der anderen Seite. Die RCA-Stecker sind farblich markiert, Rot für den rechten und Schwarz für den linken Kanal. Dies vereinfacht die Kanalzuordnung bei der Verkabelung deutlich. Die XLR Stecker sind schwarz ausgeführt, robust verarbeitet und gewährleisten eine sichere Verbindung mit professionellen Ausgangsbuchsen. Die Signalführung ist asymmetrisch ausgeführt. Das Kabel basiert auf einem koaxialen Aufbau mit einem Leiterquerschnitt von 0.14 mm². Die Leitung ist mit einer flexiblen PVC-Aussenhülle und einer PE-Aderisolation ausgestattet. Der Aussendurchmesser beträgt 6 mm pro Einzelkabel, im Bereich vor dem Abzweig liegt der Gesamtdurchmesser bei 12 mm. Die Verdrahtung folgt dem gängigen Standard. Pin 1 und Pin 3 sind mit Masse verbunden, Pin 2 überträgt das Signal. Dieses Kabel eignet sich hervorragend für den Anschluss von professionellem Equipment an Heim-Audioanlagen, Verstärker, Recorder oder DJ-Mixer. Es verbindet zwei Welten und schafft eine stabile Brücke zwischen symmetrischer und unsymmetrischer Audiotechnik. Ein Klettkabelbinder mit Bemero-Branding ist im Lieferumfang enthalten und unterstützt ein sauberes Kabelmanagement bei Transport, Einsatz und Lagerung.
XLR-Steckverbindung
Die Verwendung von dreipoligen XLR-Steckverbinder hat sich in der professionellen Tontechnik als Standardverbindung für analoge Audioleitungen, sprich Mikrofon- oder Linesignale, durchgesetzt. Insbesondere für die Übertragung symmetrischer Signale ist die Verwendung entsprechender Kabel, welche mit 3-Pol XLR-Steckern konfektioniert sind, der Standard. Die XLR-Stecker bzw. Buchsen gibt es in zwei Ausführungen: eine männliche (Englisch: male) Variante für den XLR-Stecker, abgekürzt oft als XLRm gekennzeichnet und eine weibliche (Englisch: female) Variante, meist als XLRf bezeichnet, welche als XLR-Buchse fungiert. Nebst der für Mikrofonkabel gebräuchlichen, dreipoligen Bauart gibt es auch vier-, fünf- und selten sechspolige XLR-Stecker und -Buchsen.
Was heisst XLR
Die Bezeichnung XLR entstammt einer Abkürzung und bedeutet "eXternal Line Return" was auf die Pinbelegung der Steckerverbindung bei symmetrisch geführten Signalen rückschliesst. Abmessung und Mechanik der Steckverbindung sind unter dem internationalem Standard IEC 61076-2-103 normiert. Dies ermöglicht, dass die XLR-Verbinder von verschiedenen Herstellern identisch produziert und in Umlauf gebracht werden können.
Cinch-Steckverbindung
Die Verwendung von Cinch-Steckverbindern – auch als RCA bekannt – hat sich insbesondere im Heim- und HiFi-Bereich, bei DJ-Setups sowie in der semiprofessionellen Audiotechnik als gängiger Standard etabliert. Cinch-Kabel dienen der unsymmetrischen Übertragung analoger Audio- und Videosignale und kommen typischerweise bei Verbindungen zwischen Quellgeräten wie CD-Playern, Plattenspielern oder Mischpulten und Verstärkern zum Einsatz. Cinch-Steckverbinder bestehen aus einem zentralen Signalpin (Signal +) sowie einem äusseren Ringkontakt (Masse/Schirm) und sind damit koaxial aufgebaut. Der Stecker (male) überträgt das Signal, die passende Buchse (female) empfängt es. Bei Stereoanwendungen werden in der Regel zwei Cinch-Stecker verwendet – klassisch farbcodiert mit Rot für den rechten und Weiss oder Schwarz für den linken Kanal. Im professionellen Umfeld werden Cinch-Verbindungen mit robusten Gehäusen und vergoldeten Kontakten eingesetzt, um Kontaktprobleme und Signalverluste zu minimieren sowie hohe Steckzyklen zu gewährleisten.
Was heisst Cinch
Die Bezeichnung Cinch ist die im deutschsprachigen Raum gebräuchliche Bezeichnung für den ursprünglich in den USA entwickelten RCA-Steckverbinder (RCA = Radio Corporation of America). Diese Steckverbindung wurde ursprünglich für die Signalübertragung im Bereich der Unterhaltungselektronik entwickelt und hat sich seither als Standard für die unsymmetrische Übertragung von Audio- und Videosignalen etabliert. Die Cinch-Verbindung basiert auf einem zweipoligen Aufbau mit einem mittleren Kontaktstift für das Nutzsignal (Signal +) und einem äusseren Ringkontakt für Masse (Schirmung). Anders als bei XLR ist die mechanische Ausführung von Cinch-Steckverbindern nicht durch eine internationale Norm wie IEC standardisiert – dennoch hat sich durch jahrzehntelange Marktverbreitung ein de facto Industriestandard etabliert, der eine breite Kompatibilität zwischen Produkten verschiedener Hersteller gewährleistet.
Bemero für deine Projekte
Bemero bedient dich mit einem ausgewählten Portfolio an Accessoires für Studio und Bühne, welche für die Umsetzung deiner Projekte unverzichtbar sind.Mache also dein nächstes, grosses Ding! Realisiere dein Projekt! Bemero unterstützt dich mit den nötigen kleinen Helfern. So auch mit diesem Adapterkabel.
